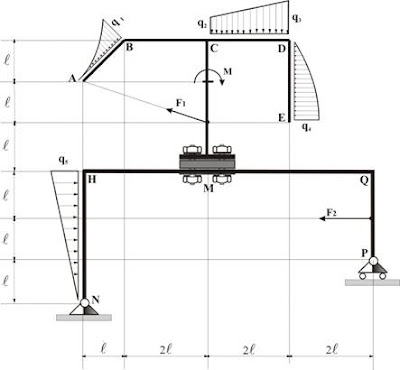

In figura è stata rappresentata una struttura costituita da due parti, rese solidali tra loro, sottoposta alle forze concentrate F1 ed F2, al momento M ed ai carichi distribuiti ivi indicati.
Si chiede:
- Di determinare il vettore Rsup equivalente alle forze agenti sulla parte superiore della struttura.
- Di riportare la forza Rsup nel punto M dove fisicamente essa si trasmette attraverso il vincolo.
- Di determinare la forza equivalente Rtot agente sulla parte inferiore della struttura caricata oltre con le forze su di essa agenti anche con la Rsup prima trovata.
- Di scomporre la Rtot nei due vettori: RP verticale passante per il punto P e RN applicata in N.
Dati del problema: sono personalizzati in base al numero di matricola. Si consideri come esempio la matricola n. 517/1234 (oppure 745/1234). Sia N la somma delle cifre (uguale a 5+1+7+1+2+3+4=23 nel primo caso e 26 nell’altro) e siano R7 ed R9 i resti della divisione di N per 7 e per 9 rispettivamente (nel primo esempio R7 = 2 ed R9 = 5, nell’altro è R7 =5 ed R9 = 8).
q1 = R7+1 (kN/m)
|
q2 = 1,4 q1
|
q3 = 3q2
|
q4 = 2q2
|
q5 = R5+2 (kN/m)
|
L = R9+1 (m)
|
F1 = 2q1l
|
F2 = 3q5l
|
M = 70 q1 l2
|
Un procedimento grafico che affianchi quello analitico è opportuno come autoverifica.
